注 意
高電圧（２万ボルト以上）を使いますので、感電には十分注意して下さい。
（命の危険も考えられます）
誤って感電等しても当方は一切責任を負いません。
|
|
|
|
|
工具 ： カッターナイフ、鉛筆、マジック、定規、瞬間接着剤、ニッパ
材料 ： アルミホイル、電線、バルサ材
機器 ： スライダック、高圧電線、ディスプレイ（テレビ）
|
|
|
|
|
アルミホイルには厚さの違うものがあります。
大型の物を作るには、厚い物を使った方がいいと思います。
|
|
|
|
|
接着剤はゼリー状の物がおすすめです
|
ニッパもあったほうが便利です
|
|
|
|
|
スライダックとは、電圧を調整する機器です。
ディスプレイに入力する電圧を調整すると、出力電圧が変化します。
|
接続は上図のようです。
ディスプレイからリフターへの接続は高圧電線を使っています。（ネオン用の配線です）
|
|
|
|
|
ディスプレイからの配線の仕方です。
|
|
|
|
今回のリフターは１０個の一辺150ｍｍの三角形の物を組み合わせて作りました。
|
|
|
|
|

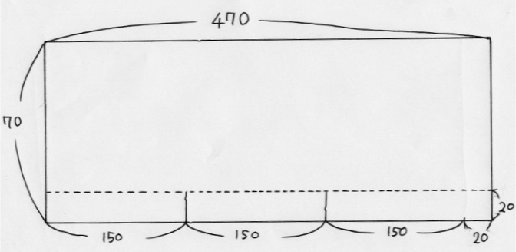

マジックでアルミ箔に形を書く
|
切り取る（カッターもしくは定規）
|
|
|
|
|
こんなふうになる
|
２０ｍｍの所を鉛筆で巻く（強度を上げるため）
|
|
|
|
|
こんなふうになる
|
こんなふうになる
|
|
|
|
|
折り曲げる
|
接着剤で貼り付ける
|
|
|
|

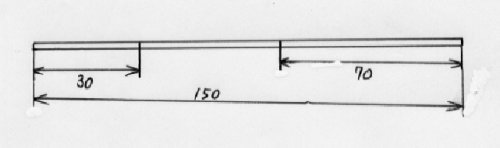

バルサの棒の図面
|
|
|
|
|
切り取り、印を付ける
|
３本作る
|
|
|
|
|
接着剤をつける
|
短い方を下にしてつける
|
|
|
|
|
３本つけると上のようになります
|
これをたくさん作ります（今回は１０個）
|
|
|
|
|
電線をむいて線を取り出します
|
バルサ棒を縛ります
|
|
|
|
|
こんな風に下を縛りました
|
上も縛りました
アルミ箔から２０ｍｍ程上に電極の線をつけました
|
|
|
|

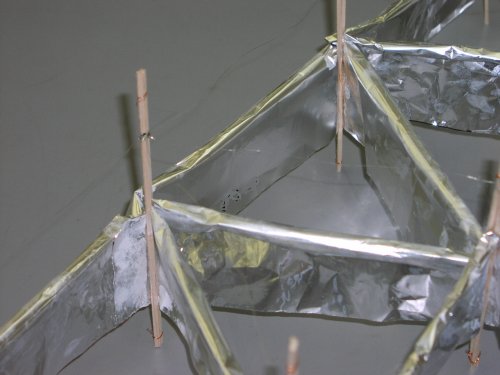

こんな風にアルミ箔上にすべて線をつけます
|
|
|
|
これを１０個つなげる
|
|
|

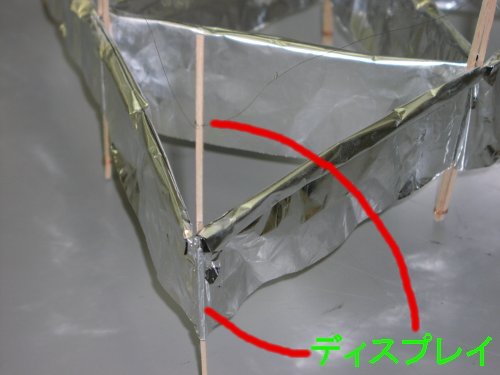

ディスプレイからの高圧線を上の線と下のアルミにつなげます（どこか１箇所のみ）
これで出来上がりです
|
